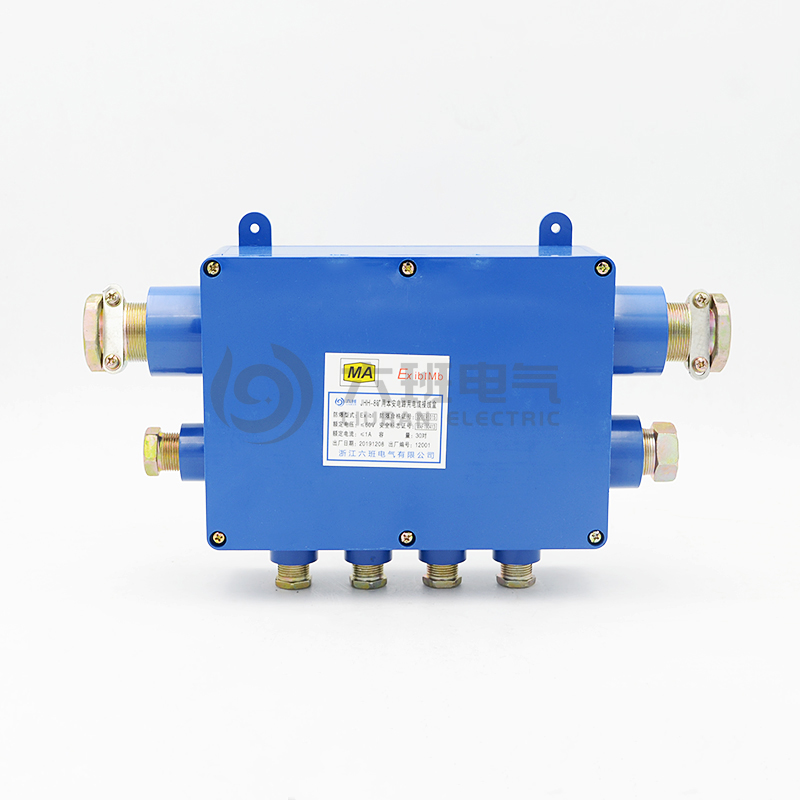

本安電路用接線盒 JHH-5

本安電路用接線盒 JHH-5
價格: 8.00元/個
庫存數量 10005695
  • 產品名稱:本安電路用接線盒 JHH-5
  • 型號:JHH-5
  • 品牌:六班電氣
  • 發貨地:浙江溫州市樂清市

聯系我時,請說是在找煤機網看到的,謝謝!

產品描述

一 概述 1 JHH 系列用本安電路用接線盒(以下簡稱接線盒)采用 ABS 工程塑料制成,具 有耐腐蝕、防潮、長壽、連接快捷、方便等特點。只能用于檢驗合格的煤礦井 下監測系統、通訊等本安電路的線路連接、分支,以及電路回路小于 DC 30V/1A 的有爆炸性混合物的其它場合。 2 型號組成及意義如下: J HH - □   通路數:2、3、4……路   礦用本安型接、分線盒   礦用電纜光纜組件及連接器件  3 使用環境 a、環境溫度:-20℃~+40℃   b、相對濕度:≤96%(+25℃)   c、相對壓力:80kPa~110kPa  d、煤礦井下有甲烷、煤塵爆炸危險的環境。  二 結構特征 1 結構 接線盒盒體、上蓋材質均為 ABS 塑料,壓緊螺母材質為 Q235。 三 技術特性JHH 系列本安電路用接線盒使用說明書  2 1 電氣性能: a) 接點容量:DC 30V/1A (備注:用于經防爆檢驗合格的本安電路中)  b) 防爆型式:礦用本質安全型。 c) 防爆標志:Ex ib I Mb  四 外形尺寸 外形尺寸:JHH2 型為 175mm×110mm×48mm;  JHH3 型為 175mm×l45mm×48mm;  JHH4 型為 175mm×l75mm×48mm;  JHH5 型為 197mm×210mm×65mm;  JHH6 型為 197mm×210mm×65mm;  JHH7 型為 240mm×210mm×65mm;  JHH8 型為 375mm×203mm×77mm;  JHH10 型為 530mm×300mm×97mm;  五 安裝、使用 1 打開接線盒上蓋,擰開壓緊螺母,把線做好頭接入接線盒的接線板上的壓線端子, 要注意每路各自對準,不要交叉連接。 2 線接好后,要把上蓋蓋好,螺絲要均勻受力,把密封墊壓平、壓緊。用壓緊螺母 要把線壓緊,線徑的粗細要和密封圈配合適當,過松或過緊須更換適當?shù)拿芊馊Α?3 盡量安裝到異物砸碰不到的和水濺不到的地方或懸掛起來。 注意事項:只允許用于經防爆檢驗合格的本安電路中使用。   六 故障與排除 接線盒因受外力沖擊、擠壓而造成結構破壞或絕緣下降均應更換新的接線盒, 因回路電流大或壓接線端子松動而造成的虛接或接觸電阻增大需更換接線板或接 線盒。 七 運輸、貯存、保養 1 運輸 JHH 系列本安電路用接線盒使用說明書  3 包裝后的接線盒,在避免雨雪淋襲的條件下,可適用于水運、陸運及空運等各種 運輸方式。  2 貯存  包裝后的接線盒,可在溫度為-20℃~+40℃,相對濕度不大于80%且無腐蝕性 物質、無強烈振動的室內存放一年以上。接線盒包裝后,可在干燥、無腐蝕性物質、 無強烈振動的室內存放二年。  1 保養 已用過或已拆開包裝的接線盒暫時不用時,應把已用過的接線盒擦干凈,用 原堵板堵上,用塑料袋包裹后,裝入紙箱或木箱,放入溫度為-20℃~+40℃, 相對濕度不大于 80%且無腐蝕性物質、無強烈振動的室內保存。  八 隨機文件 1、產品合格證:一份;  2、使用說明書:一份(本說明書); 3、裝箱單: 一份 ; 九 質量保證 在用戶遵守保管及使用規則的條件下,自發貨之日起一年內因質量或包裝不 善而發生損壞或不能工作的產品,制造廠負責免費修理或更換。 DSC_9572.JPG
