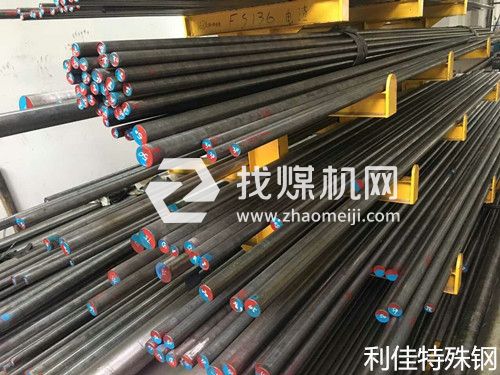

4Cr5MoSiV合金工具鋼，聯(lián)系人：唐元華  手 機(jī)：13524351833(同微信號(hào))

材料名稱(chēng)：合金工具鋼

牌號(hào)：4Cr5MoSiV

標(biāo)準(zhǔn)：GB/T 1299-1985

●特性及適用范圍：

是空淬硬化熱作模具鋼，系引進(jìn)美國(guó)的 H11鋼。其性能及使用壽命比 3Cr2W8V鋼高。適用于作鋁合金壓鑄模、熱擠壓和穿孔用的工具和芯棒、模鍛錘鍛模、壓力機(jī)鍛模、高速精鍛模和塑壓模等；亦被用作飛機(jī)、火箭等耐熱 400～500 ℃工作溫度的結(jié)構(gòu)零件。

●化學(xué)成份：

碳 C ：0.33～0.43

硅 Si：0.80～1.20

錳 Mn：0.20～0.50

硫 S ：≤0.030

磷 P ：≤0.030

鉻 Cr：4.75～5.50

鎳 Ni：允許殘余含量≤0.25

銅 Cu：允許殘余含量≤0.30

釩 V ：0.30～0.60

鉬 Mo：1.10～1.60

●力學(xué)性能：

硬度 ：退火,≤235HB,壓痕直徑≥3.95mm

●熱處理規(guī)范及金相組織：

熱處理規(guī)范：淬火,790±15℃預(yù)熱，1000±6℃(鹽浴)或1010±6℃(爐控氣氛)加熱，保溫5～15min,空冷，550±6℃回火。

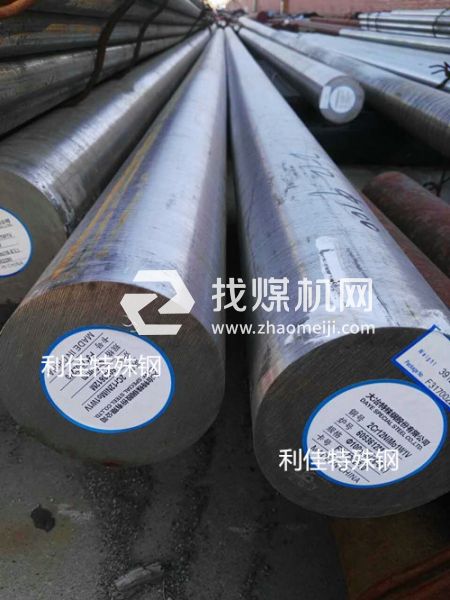

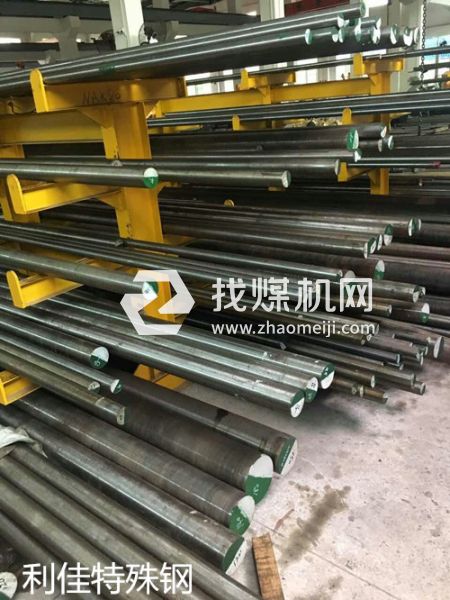

●交貨狀態(tài)：鋼材以退火狀態(tài)交貨。
