真空交流接觸器 礦用真空交流接觸器

　　CKJ5系列真空交流接觸器(以下簡稱接觸器)，主要用于交流50Hz，額定工作電壓至1140V，額定工作電流至630A的電路中，供遠距離接通和分?jǐn)嚯娐分茫⒖膳c適當?shù)臒徇^載繼電器或電子保護器等有關保護裝置組成真空電磁起動器，特別適用于組成隔爆型真空電磁起動器。 本接觸器符合 GB14048.4-XXXX、IEC60947-4-1(2000)、JB7122-93標準。

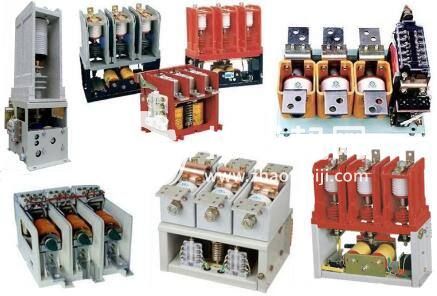

　　接觸器型號：

　　真空交流接觸器系列CKJ5-63A

　　真空交流接觸器系列CKJ5-80A

　　真空交流接觸器系列CKJ5-125A

　　真空交流接觸器系列CKJ5-160A

　　真空交流接觸器系列CKJ5-250A

　　真空交流接觸器系列CKJ5-400A

　　真空交流接觸器系列CKJ5-600A

　　常見故障診斷

　　CKJ5系列真空交流接觸器作為一種新型接觸器，與以往的少油接觸器、磁吹接觸器等相比具有許多優點，特別是近年來國外 新型真空接觸器的涌入和國內廠家不斷地推陳出新，使真空接觸器結構型式等與以往相比，發生了較大的變化，致使在使用、維護、保養新型真空接觸器時，很多工作人員都會感到棘手，特別是出了故障，更是束手無策。 要判斷接觸器是否有故障，可以根據其能否準確無誤地合閘、分閘并可靠地保持在合閘、分閘位置來判斷。主回路方面的故障，可以從接觸器例行的檢修和維護中發現并排除。

　　主要的常見故障原因分析如下：

　　1、不能儲能。不能儲能是真空接觸器較常見的故障之一，特別是棘輪、棘爪驅動的儲能機構，故障概率較高。儲能機構要完成儲能動作，主要取決于儲能電動機、驅動機構、定位件這3 個環節。緊緊抓住這3 個環節，很容易找出故障的癥結。

　　2、無合閘動作。發生無合閘動作故障，主要與合閘電磁鐵是否吸合、儲能是否到位、定位件動作是否正常有關。

　　3、空合。有合閘動作但合不上閘稱之為空合。在分析此類故障時，首先應從合閘保持(鎖扣)入手分析，然后再分析是否與儲能部分有關。

　　4、不分閘。在此需強調指出，接觸器發生拒動、空合等情況時，在分析檢修接觸器主體之前，要充分判斷一下原因是否出在控制及二次元件如輔助開關、端子排等方面，然后再進行接觸器的分析診斷。
