M30×3.5 M36×3 M42×3 M48×3 M36*3
液壓螺母或螺栓是一種新型緊固件。普通螺母的鎖緊是靠轉動扳手產生扭矩來鎖緊的，因此90%以上的力量浪費在克服摩擦力上，而作用在螺栓上的預緊力很小，特別對于大直徑高強度螺栓，在受人力工具和場地等因素的影響時，預緊力根本在鎖緊達不到設計要求，容易造成螺母的松動。液壓螺母的鎖緊與普通螺母不同，液壓螺母在鎖緊工程中，是靠液壓力直接作用于螺母而產生超高壓預緊力，即使在振動工況條件下，部件連接也不會松動。
液壓螺母是靠高預緊力對連接螺栓進行拔長后的鎖緊，因此必須使用10.9級及以上的高強度螺栓。

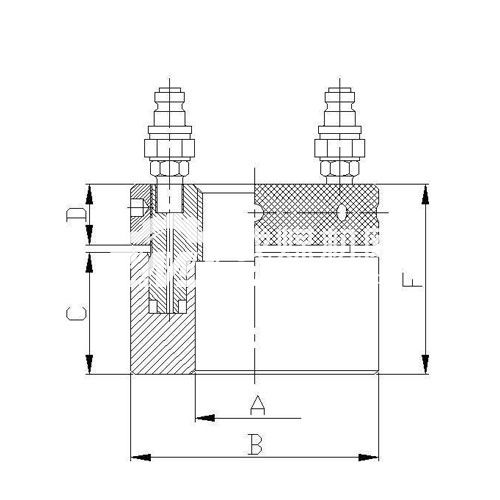

液壓螺母的安裝方式及加壓示意圖(見圖1)。超高壓液壓加載借助于超高壓手動泵，通過超高壓手動泵超高壓軟管對液壓螺母缸體注入高壓油，使螺栓伸長，背帽與油缸之間產生一個間隙(圖2-2)，轉動背帽使其緊靠缸體(圖2-3)，然后擰緊背帽，即去液壓力。由于螺栓不能回縮，因此可非常省力地對聯接螺栓施加相當高的預緊力。
液壓螺母的操作系統主要由超高壓手動油泵、高壓軟管總成(包括快速接頭)及液壓螺母和高強度螺柱等四部份組成。
1.超高壓手動泵
超高壓手動泵是提供液壓螺母高壓油的動力設備，主要由柱塞泵、儲油箱、超高壓壓力表、高壓卸載閥、油過濾器等組成。
2.高壓軟管總成
它是由超高壓軟管、過濾接頭、快速接頭組成。
3.液壓螺母與超高壓軟管連接
液壓螺母與超高壓軟管連接是通過快速接頭，實現快速連接，達到操作和搬運方便。
液壓螺母型號參數：
型 號
外形尺寸
（直徑×高度）
行 程
（㎜）
M24×2
Φ62×50
5
M27×2
Φ68×50
5.5
M30×3.5
Φ68×50
5.5
30×3.5（反裝）
Φ68×50
5.5
M36×3
Φ82.5×64.5
14
M36×3（反裝）
Φ82.5×64.5
14
M36×4
Φ82.5×64.5
14
M42×3
Φ84×61
10
M48×3
Φ106×67.5
14
M52×3
Φ106×67.5
14
M56×3
Φ125×82
14
M64×4
Φ125×110
14
