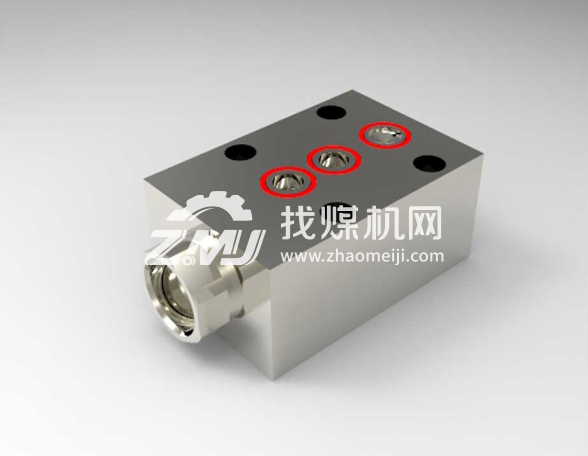

液控單向閥 推移液控單向閥 液壓支架單向閥

價格: 元/件
瀏覽次數 2946
  • 發 貨 地： 浙江溫州市樂清市
  • 收藏
- + （件）
營業執照
所在地區：浙江溫州市樂清市
服務電話：400-678-5280
  • 商品介紹
  • 購買須知
產品參數
  • 產品名稱：液控單向閥
  • 商品編碼：
  • 庫存：件
產品描述

    液壓支架液壓系統中用以閉鎖液壓缸中的液體，使之承載的控制元件為液控單向閥。


一、液控單向閥常用的型號：

     KDF1B 、KDF1C、KDF2Z、KDF 1d、ZDF-42/200


二、液控單向閥示意圖及機能符號：



三、液控單向閥試驗方法與要求：

     a、密封可靠，特別是鎖緊立柱下腔液路的液控單向閥，需長時間保持絕對密封。

     b、動作靈敏，尤其要求關閉及時，保證剛剛鎖緊的液壓缸中的壓力不低于泵站

      供液壓力的90%。

     C、阻力損失小

                       Q≤125L/min     Δp ≤5MPa

                       125L /min ≤ Q≤250L/min

                       Δp≤6MPa

                       250L /min ≤ Q  Δp≤7MPa

    d、瞬態沖擊，卸載過程最大沖擊壓力值不得大于公稱壓力的115%。

    e、工作壽命長，保證工作面推進800-1000米不需更換。壽命試驗3萬次。


四、液控單向閥作用：

  主要用來閉鎖液壓支架立柱千斤頂工作腔中的液體，而使之保持壓力。當液壓支架立柱千斤頂另一腔進液時，同時給該閥的控制腔供液，將閥打開，使液壓支架立柱千斤頂工作腔中的液體回液。


五、液控單向閥檢測標準

1、閥體襯套不得有裂紋、撞傷變形等缺陷。

2、閥內零部件所有孔道、螺紋底部不得有積垢等雜物。

3、閥體和襯套、螺紋有輕微損傷可修復使用，新?lián)Q件應去除毛刺。

4、閥內彈簧不得有銹斑或斷裂、塑性變形不大于5%。

5、閥芯及其它鍍層表面，鍍層不得膠落和出現銹斑。

6、所有密封件全部更換新件。

7、閥座錐形聚甲醛密封及閥芯接觸表面粗糙度不得大于Ra0.8。

  8、簧兩端面必須磨平,使兩端面與中心線垂直。


六、液控單向閥一般故障的處理辦法：







液

控

單

向

閥

不能閉鎖油路

1、閥芯與閥座密封處有雜物。

2、閥墊或O形圈損壞。

3、閥芯多次沖擊變形，蹩卡不復位。

4、與之配套的安全閥損壞。

1、拆卸清理雜物。

2、更換密封件。

3、更換閥芯或整體更換

4、更換維修。

閉鎖腔不回液

立柱千斤頂不

     降柱

1、頂桿變形、折斷、打不開閥芯。

2、頂桿處密封損壞，向回路串液。

3、控制油路堵塞，不通液。

4、頂桿與殼體或閥套蹩卡，推不動。

1、更換頂桿。

2、更換密封件。

3、檢查管路，保障暢通。

4、更換。

立柱上腔漲缸

1、液控腔不回液或閥接板孔不透。

2、彎頭、膠管等管路不通。

3、回液截止閥、回油斷路閥沒打開。

4、操縱閥不回油或打開間隙太小。

1、檢查更換。

2、檢查更換。

3、打開截止閥。

4、維修操縱閥。



產品用途

液壓支架液壓系統中用以閉鎖液壓缸中的液體
