KTL101中繼放大器

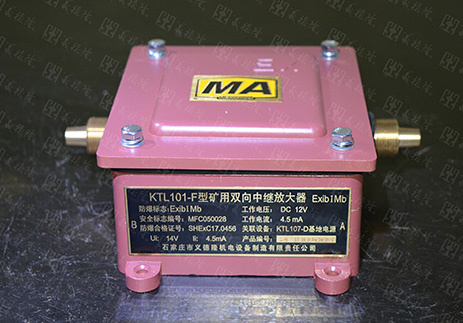

2.5  KTL101-F中繼放大器（如圖）

KTL101-F型雙向中繼放大器是漏泄通訊系統的配套設備。其作用是放大無線電射頻信號，用以補償泄漏電纜對信號傳輸?shù)膿p耗。該放大器是在基地站（A）和移動臺（B）之間兩個方向上，對傳輸信號進行放大（A→B）（B→A）的設備。它具有動態范圍寬，ALC控制和噪聲低的特點。放大器分為兩端口和三端口兩種類型。三端口的一種是用來對泄漏電纜進行分支的。放大器具有多檔衰減器，可匹配不同尺寸段電纜的傳輸損耗。

性能參數:

工作方式：有源雙向放大。

工作頻率：A→B，48.9±0.3MHz；B→A，34.9±0.3MHz。

增    益：A→B，12±1dB；B→A，10±0.5dB。

電壓駐波比：≤1.5。

雙向隔離度：≥12dB。

工作電壓：8V－12V DC。

工作電流：4.5±1 mA。

衰 減 檔：0、2、4、6、8dB。

特性阻抗：75Ω
