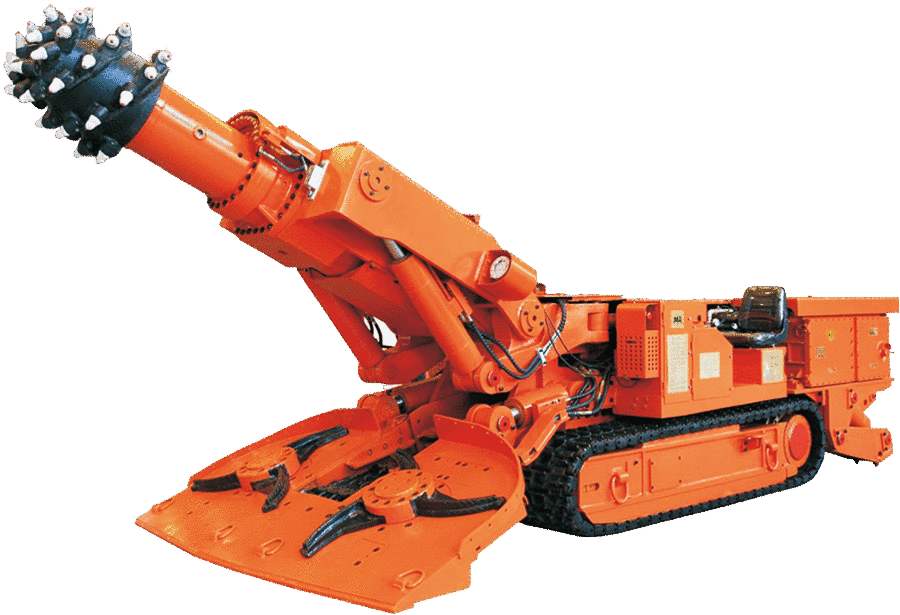

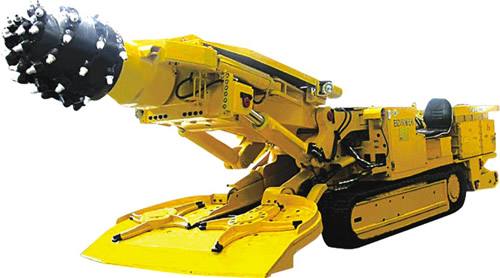

EBZ135掘進機主要用于煤巖硬度≤7的煤巷、半煤巖巷及軟巖的巷道、隧道掘進,能夠?qū)崿F(xiàn)連續切割、裝載、運輸作業。定位截割斷面20m2(截割寬度5.1米,高度4.0米),經濟截割硬度≤70MPa,最大可截割硬度80MPa,縱向工作坡度≤±18°。
EBZ135掘進機保護性能
(1)所有安標受控配套件均取得煤礦安全標志證;
(2)掘進機設有起動報警裝置和前后照明燈;
(3)掘進機設有制動系統及防滑保護裝置;
(4)截割機構和裝運機構的傳動系統設有過載保護裝置;
(5)油泵電機和截割電機、二運電機之間啟、停順序,在電控系統中有閉鎖裝置;
(6)液壓系統有過濾裝置,還設有壓力、油溫、油位顯示等保護裝置;
(7)電控系統設有緊急切斷和閉鎖裝置,在司機座位另一側還裝有緊急停止按鈕;
(8)掘進機設有內、外噴霧系統,并有過濾裝置、漏水檢測及保護功能。
EBZ135掘進機技術特點
電控系統
EBZ135掘進機采用隔爆及本質安全型開關箱和本質安全型操作箱,體積小、重量輕、操作靈活、安全可靠;主要控制器安裝在一個封閉的殼體內,有效屏蔽電磁干擾;液晶屏幕工況顯示,操作界面菜單式,參數設置靈活安全;具有過壓、電機過載、缺相、短路、超溫、漏電閉鎖等功能。
液壓系統
EBZ135型掘進機液壓系統采用恒功率、壓力切斷、負載敏感控制,主要液壓元件均采用國際知名品牌。切割頭切割頭采用仿真技術進行優化,布置合理,破巖能力強。
噴霧系統
EBZ135型掘進機噴霧系統具有內外噴霧,強化外噴霧,外噴霧形式設計合理。
運輸機
運輸機采用平直結構,與鏟板搭接順暢,運輸通暢。
行走機構
行走驅動系統采用國際先進技術的馬達和減速機的高度集成,輸出扭矩大,適應大傾角作業。如果運輸中重量或總高有限制,可拆解運輸。
EBZ135掘進機技術參數
項目 | 參數 | ||
整機質量 | 43t | ||
外 | 長 | 8932mm | |
寬 | 鏟板 | 2800mm | |
機身 | 2205mm | ||
高 | 截割頭水平放置高點 | 1862mm | |
機身 | 1545mm | ||
臥底深度(伸縮/不伸縮) | 400/200mm | ||
地隙 | 180mm | ||
定位切割 | 高度(伸縮/不伸縮) | 4740/4350mm | |
范圍 | 寬度(伸縮/不伸縮) | 4842/4670mm | |
面積(伸縮/不伸縮) | 23/20m2 | ||
龍門高度 | 420mm | ||
經濟切割煤巖抗壓強度 | ≤70/60MPa | ||
爬坡能力 | ±18° | ||
行走速度 | 6m/min | ||
接地比壓 | 0.131MPa | ||
總功率 | 210KW | ||
切割電機功率 | 135KW | ||
泵站電機功率 | 75KW | ||
供電電壓 | AC1140/660V | ||
供電頻率 | 50HZ | ||
切割頭轉速 | 38r/min | ||
裝載能力 | 星輪式4.32m3/min | ||
履帶外寬 | 2200mm | ||
漲緊形式 | 油缸漲緊、卡板鎖緊 | ||
噴霧水壓 | 外噴霧水壓≥1.5MPa | ||
內噴霧水壓≥3MPa | |||
不可拆卸件尺寸 | 3.53*1.54*1.38(m) | ||
不可拆卸件數量 | 5460kg |
