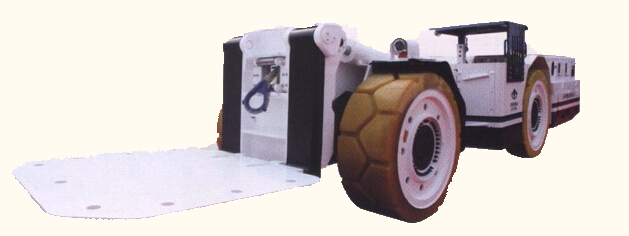

WC40EJ鏟板支架搬運車

2020-05-26 19:12:13 來源：互聯網 瀏覽量：1282

分享

分享到： QQ好友 微信 新浪微博 百度貼吧 我的搜狐 QQ空間 復制網址


　　鏟板支架搬運車產品特點：
　　主要用于搬運綜采及高檔普采工作面40t以下的支架，是綜采工作面搬家倒面的主要設備;
　　可作為多功能公共運輸車使用，用來搬運皮帶、移變泵站等，做到一車多用，是煤礦井下輔助運輸?shù)睦硐朐O(shè)備;
　　采用前后機架鉸接，液壓油缸轉向;
　　前后橋四輪驅動，前后橋帶防滑自鎖差速器，液壓油強制冷卻驅動橋輪邊制動器;
　　廢氣處理箱采用加壓補水方式。

       鏟板支架搬運車主要技術參數：
型號
最大爬坡坡度（°）
轉彎半徑（內/外）（m）
最小離地間隙
對巷道最小尺寸要求W×H（mm）
平路各檔速度（空載/滿載）（km/h）
額定載重量
WC25EJ
縱向14/橫向7.5
5.6/7.5
275
3200×2150
0～19.6/0～18.8
25000
WC40EJ
縱向14/橫向7.5
3.7/6.8
300
3200×2360
0～21.5/0～20.2
40000
WC40Y  WC40Y（A） WC40Y（B）
縱向12/橫向7
2.8/6.8
300
4520×1950
0～24/0～12
40000
WC55Y
縱向12/橫向7
2.8/7.0
300
4650×2150
0～24/0～12
55000
WC80Y
10
4.5/9.2
220
4570×2500
0～16
80000
型號
額定功率/轉速（kW/rpm）
水平干硬路面最大制動距離
啟動、安全保護方式
整車質量
整車外型尺寸
最大不可拆卸件尺寸
WC25EJ
200/2200
≤8（車速20km/h）
氣啟動、電保護
29000
9500×2200×1900
5005×2200×1900
WC40EJ
230/2200
≤8（車速20km/h）
氣啟動、電保護
40000
9614×2663×2060
4800×2580×2060
WC40Y  WC40Y（A） WC40Y（B）
200/2200
≤8（車速20km/h）
氣啟動、電保護
26000
9040×3500×1700  9200×3500×1700  9200×2950×1700
4690×2980×1000
WC55Y
260/2200
≤8（車速20km/h）
氣啟動、電保護
32000
9560×3650×1900
5160×3020×1120
WC80Y
260/2200
≤8（車速20km/h）
氣啟動、電保護
47000
10590×3970×2192
6081×3496×1655



---
